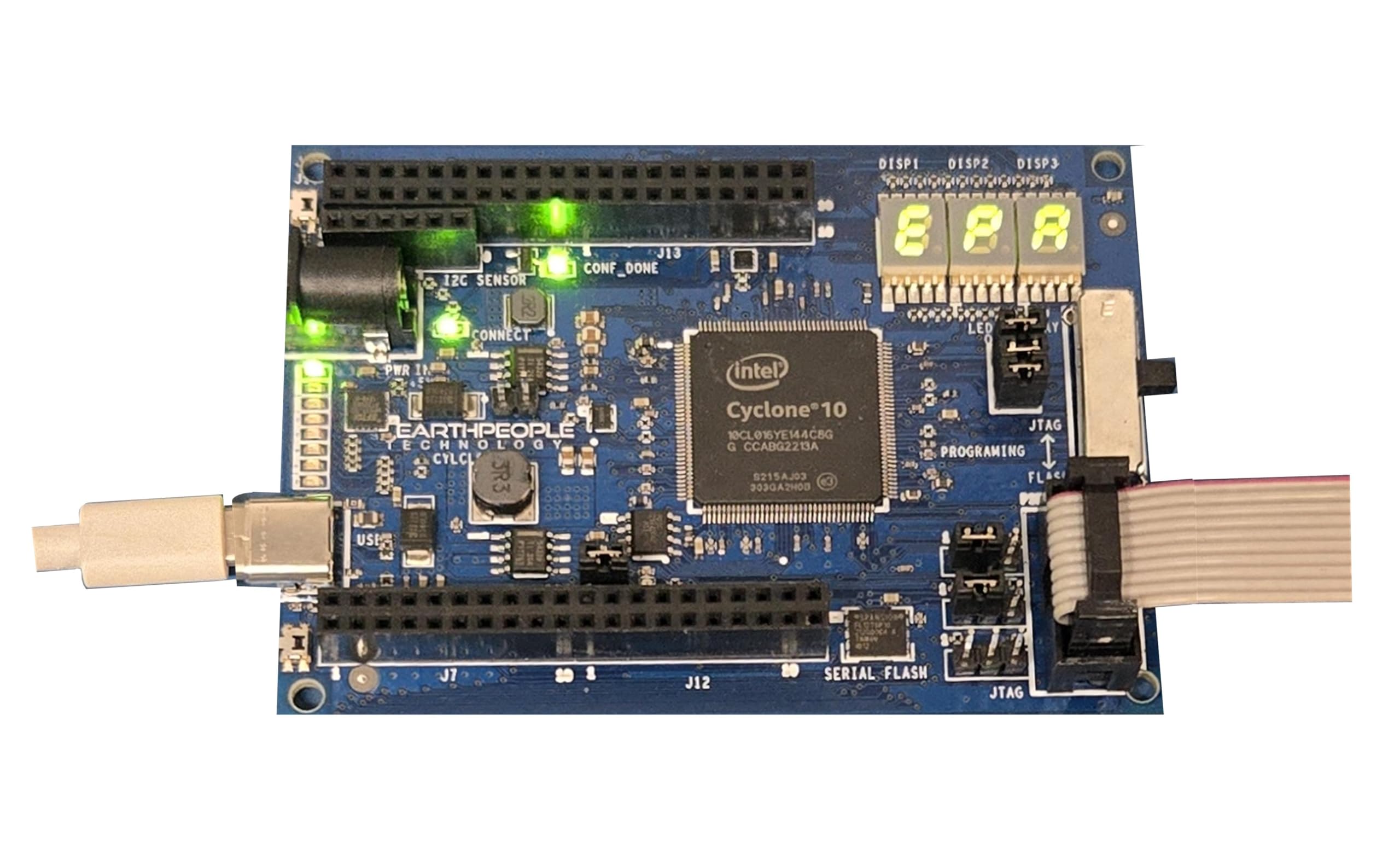

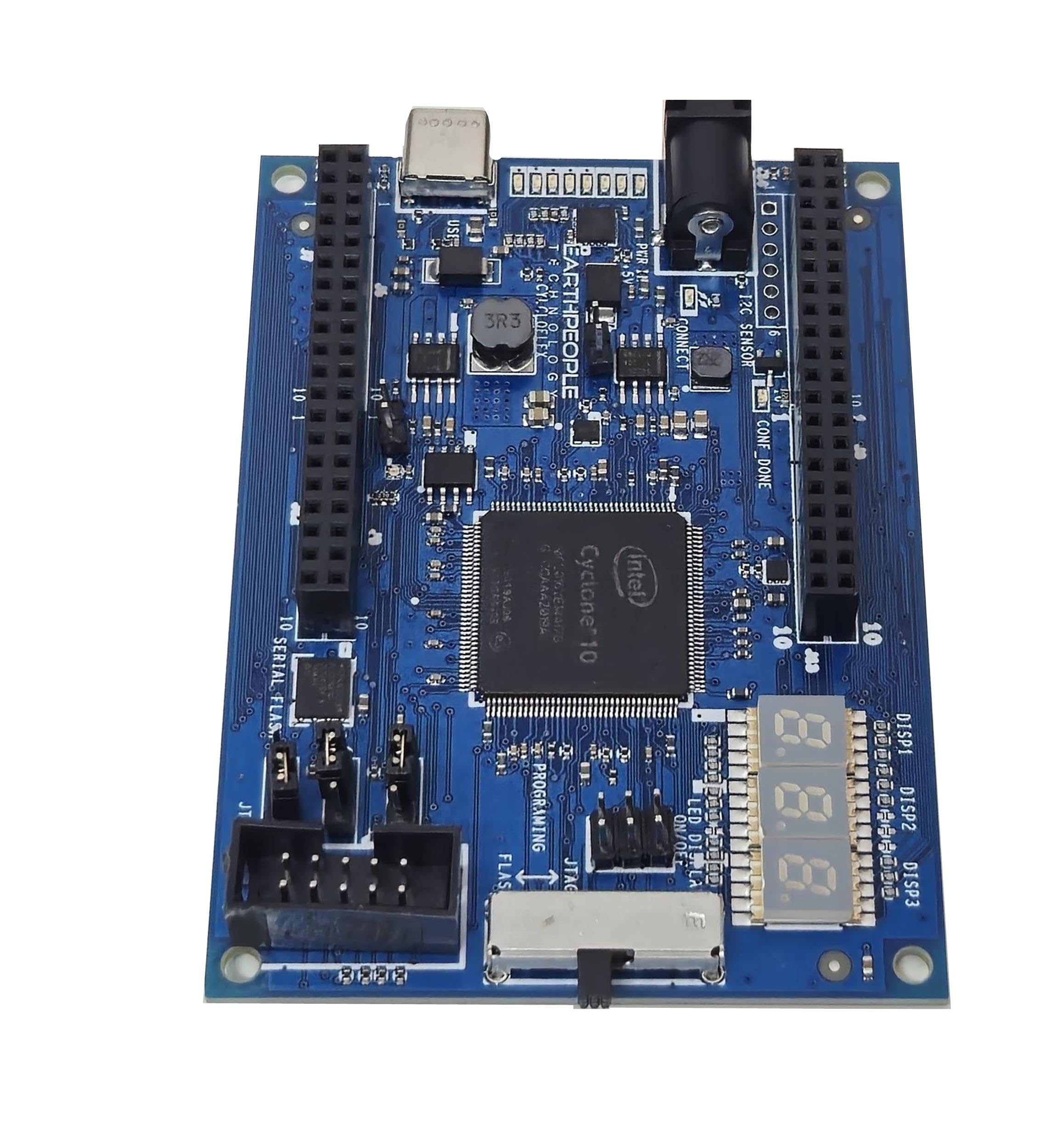

Cyclone 10 FPGA Entwicklungsplatine - CycloFlex

Marke: Earth People Technology
Modellname: CycloFlex
Speicherkapazität: 500 KB
CPU-Taktfrequenz: 50 MHz
Konnektivitätstechnologie: USB

- Altera 10CL016 FPGA mit 16.000 Logikelementen Dieses FPGA-Entwicklungskit benötigt einen externen JTAG-Programmierer. Der Cyclone 10 FPGA ist ein leistungsstarker Mittelklasse-Chip von Altera. Es enthält 504 Kbits SRAM-Speicher. Dieser Chip eignet sich perfekt für die Implementierung von Softcore-Prozessoren wie einem RISC-V.
- Der CycloFlex enthält drei sieben Segment-Displays, die direkt von FPGA I/O-Pins gesteuert werden können. 65 Eingänge/Ausgänge vom FPGA an Board-Anschlüssen verfügbar. Es gibt sieben Green User LEDs, die direkt von FPGA-Pins gesteuert werden können. Eine RGB-LED ist ebenfalls enthalten. Zwei Drucktasten sind für die Eingabe in den Benutzercode verfügbar.
- Ein 50-MHz-Oszillator bietet alle Präzisionstaktanforderungen auf dem CycloFlex-Board. Das FPGA enthält vier DLLs, die sowohl Frequenzmultiplikator als auch Teiler bieten. Dies bietet eine breite Palette von Taktoptionen für Benutzercode.
- Es gibt zwei Stromversorgungsoptionen für den CycloFlex: USB-C-Anschluss oder Zylinderstecker. Die USB-C-Optionen ermöglichen +5 VDC durch die USB 2.0-Spezifikation. Jedes USB-C-Ladegerät oder Laptop versorgt den CycloFlex ordnungsgemäß. Der Hohlstecker akzeptiert +4,5 bis +5,5 V DC bei 3 A.
- Das CycloFlex-Entwicklungskit wird komplett mit herunterladbarem Benutzerhandbuch, Datenblatt, Treibern, Schaltplänen und zusammengestellten Quellcode-Projekten geliefert. Die herunterladbare DVD enthält ein ganzes Tutorial zu Erste Schritte mit FPGA. Es führt den Benutzer durch die Einrichtung des ModelSim/Questa-Simulationswerkzeugs. Es enthält Anleitungen zur Erstellung von einfachem Code für FPGAs durch fortschrittlichere Testbände. Es enthält auch vollständige Projekte mit Quellcode zur Kommunikation mit dem CycloFlex von einem Windows-PC.
